概述

可編程墻站（PWS）是系統模塊化壁掛式控制。典型的應用包括音量控制，源選擇，預置選擇和房間組合。

在標準的電氣崗盒安裝pws-4和pws-6接口單元。一個pws-c能耦合器需要使用pws-4和pws-6模塊。的pws-c連接到CAN總線上的藍碼N8000和n8000-1500系統控制器。在pws-c并行連接器允許簡單的菊花鏈的多個單位在不同的地點。

的pws-4 / pws-6模塊提供了簡單的，一個藍碼系統可編程控制和DSP參數。按鈕可以配置為一時，閉鎖，或廣播組，和所有有狀態LED顯示當前狀態。

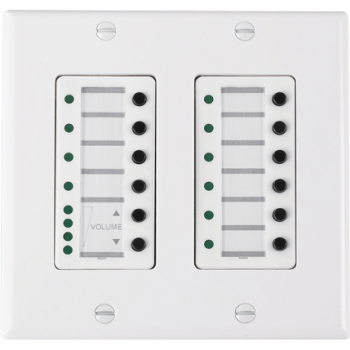

pws-4

的pws-4面板提供了四個可編程按鈕，可以通過諸如源選擇，靜音，預設參數，召回虹膜網自由配置，以及各種其他功能。的pws-4還提供了兩個向上/向下按鈕，可用于可變參數，如水平或增益控制。

pws-6

的pws-6面板提供了六個可編程按鈕，可以通過虹膜網如源，參數選擇，靜音，預設，召回自由配置，以及各種其他功能。

pws-c

是的pws-c pws-4 / pws-6面板之間的背板接口，和藍碼系統控制器，CAN總線，與外接電源。它的特點是簡單的菊花鏈的多個不同位置的PWS CS并行連接。每個pws-c可以在單一位置，通過附帶的帶狀電纜支持多達三pws-4 / pws-6面板的任意組合。每個pws-4 / pws-6位置需要一個pws-c.

附加功能：

高達三pws-4 / pws-6單位在wallstation

簡單的菊花鏈的高達三的4 / 6模塊PWS任意組合使用包括連接電纜和pws-c.單一位置

易按鈕標簽

透明蓋保護的標簽字段。一個標簽生成實用程序，包括與虹膜網。

通過虹膜網配置

按鈕和指示燈可用于各種功能，并且是完全可配置的，可定制的。

規格

總線接口：10極接線端子

消耗功率：480兆瓦（pws-c），175兆瓦，150兆瓦（pws-4）（pws-6）

電源電壓：9…58伏直流

電源電流：20 mA @ 24 V直流（pws-c）

網絡控制（虹膜網）：是的
